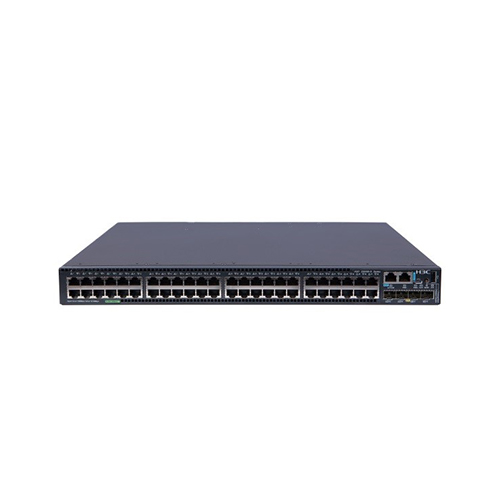

H3C S5560-EI-G系列交換機實現基于硬件的IPv4/IPv6雙棧平臺，支持多種隧道技術，豐富的IPv4和IPv6三層路由協議、組播技術以及策略路由機制，為用戶提供完善的IPv4/IPv6解決方案。
H3C S5560-EI-G系列交換機支持IRF2技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。虛擬化可以為用戶帶來以下好處：
簡化管理 虛擬化架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。
簡化業務 虛擬化形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。
彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開虛擬化架構時可以實現“熱插拔”，不影響其他設備的正常運行。
高可靠 虛擬化的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，虛擬化系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；虛擬化系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份；虛擬化系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。
高性能 對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而虛擬化系統的性能和端口密度是虛擬化內部所有設備性能和端口數量的總和。因此，虛擬化技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。
軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術Openflow通過將網絡的控制層和數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提供了良好的網絡平臺。
S5560-EI-G系列交換機支持大規格流表，配合H3C SDN controller 可輕松實現大規模二層架構組網并為現有網絡提供了快速添加用戶的功能；在大幅簡化網絡管理的難度的同時可顯著降低網絡維護的成本。
H3C S5560-EI-G系列交換機支持EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。
H3C S5560-EI-G系列交換機支持集中式MAC地址認證、802.1x認證、PORTAL認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定，同時實現用戶策略（VLAN、QoS、ACL）的動態下發；支持配合H3C公司的iMC系統對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。
H3C S5560-EI-G系列交換機提供增強的ACL控制邏輯，支持超大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。另外，S5560-EI-G系列還將支持單播反向路徑查找技術（uRPF），原理是當設備的一個接口上收到一個數據包時，會反向查找路徑來驗證是否存在從該接收接口到包中制定的源地址之間的路由，即驗證了其真實性，如果不存在就將數據包刪除，這樣我們就可以有效杜絕網絡中日益泛濫的源地址欺騙。
S5560-EI-G系列交換機具備設備級和鏈路級的多重可靠性保護。
S5560-EI-G系列交換機，支持可插拔交、直雙電源模塊、以及可插拔雙風扇可靠性設計，可以根據實際環境的需要靈活配置交流或直流電源模塊，此外整機還支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，這些設計使設備具備了更高的可靠性。
除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速環網保護機制等保護協議，極大提高網絡可靠性，當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展
H3C S5560-EI-G系列交換機支持支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持SP（Strict Priority）、WFQ、WDRR五種模式。支持CAR（Committed Access Rate）功能，粒度最小達8Kbps。支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。
H3C S5560-EI-G系列交換機支持豐富的管理接口，例如Console口、帶外網管口，支持SNMPv1/v2/v3（Simple Network Management Protocol），iMC智能管理中心。支持CLI命令行，Web網管，TELNET，使設備管理更方便，并且支持SSH2.0等加密方式，使得管理更加安全。
H3C S5560-EI-G系列交換機可以對網絡流量進行分析以采取相應管理維護措施，使原本不可見的網絡業務應用流量變得一目了然，可以為用戶提供多種網流分析報表，幫助用戶及時優化網絡結構，調整資源部署。
H3C S5560-EI-G系列交換機支持TAP功能，可實現：
1、 流量的負載均衡
2、 N:M的流量鏡像
3、 識別報文頭及更改報文信息
流量識別及處理，匹配ACL策略
支持特性 | S5560-30C-EI-G | S5560-54C-EI-G | S5560-30F-EI-G | S5560-54F-EI-G |
交換容量 | 336Gbps/3.36Tbps | 432Gbps/4.32Tbps | 336Gbps/3.36Tbps | 432Gbps/4.32Tbps |
包轉發率 | 155Mpps | 192Mpps | 155Mpps | 192Mpps |
外形尺寸（寬×深×高）（單位：mm） | 440×360×43.6 | 440×360×43.6 | 440×360×43.6 | 440×360×43.6 |
重量 | ≤7.0kg | ≤7.0kg | ≤6.7kg | ≤6.7kg |
前面板 | 24個10/100/1000Base-T自適應以太網端口 | 48個10/100/1000Base-T自適應以太網端口 | 24個SFP端口 | 48個SFP端口 |
業務端口描述 | 4個萬兆SFP+口 | 4個萬兆SFP+口 | 4個萬兆SFP+口 | 4個萬兆SFP+口 |
管理網口 | 1 | |||
管理串口 | · Micro USB CONSOLE口：1個 · 串行CONSOLE口：1個 兩個接口不能同時使用，同時連接兩個接口時，僅Micro USB CONSOLE口生效 | |||
擴展插槽 | 1個 | |||
擴展板卡 | 4端口萬兆SFP+接口板卡 | |||
SDN/Openflow | 支持OpenFlow 1.3標準 | |||
支持多控制器（EQUAL模式、主備模式） | ||||
支持多表流水線 | ||||
支持Group table | ||||
MAC地址表項 | 64K | |||
端口聚合 | 支持GE端口聚合 | |||
支持10GE端口聚合 | ||||
支持靜態聚合 | ||||
支持動態聚合 | ||||
端口特性 | 支持IEEE802.3x 流量控制（全雙工） | |||
支持基于端口速率百分比的風暴抑制 | ||||
支持基于PPS的風暴抑制 | ||||
支持基于bps的風暴抑制 | ||||
Jumbo Frame | 支持最大幀長為10000 | |||
MAC地址表 | 支持黑洞MAC地址 | |||
支持設置端口MAC地址學習最大個數 | ||||
VLAN | 支持基于端口的VLAN | |||
支持QinQ，靈活QinQ | ||||
支持VLAN Mapping | ||||
支持GVRP | ||||
二層環網協議 | 支持STP/RSTP/MSTP | |||
支持SmartLink | ||||
支持RRPP | ||||
支持ERPS以太環保護協議（G.8032） | ||||
DHCP | DHCP Client | |||
DHCP Snooping | ||||
DHCP Relay | ||||
DHCP Server | ||||
DHCP Snooping option82/DHCP Relay option82 | ||||
IP路由 | 支持靜態路由 | |||
支持RIPv1/v2，RIPng | ||||
支持OSPFv1/v2，OSPFv3 | ||||
支持BGP4，BGP4+ for IPv6 | ||||
支持等價路由，策略路由 | ||||
支持VRRP/VRRPv3 | ||||
IPv6 | 支持ND（Neighbor Discovery） | |||
支持PMTU | ||||
支持IPv6-Ping，IPv6-Tracert，IPv6-Telnet，IPv6-TFTP | ||||
支持手動配置Tunnel | ||||
支持6to4 tunnel | ||||
支持ISATAP tunnel | ||||
支持IPv6 in IPv6 tunnel | ||||
支持IPv4 in IPv6 tunnel | ||||
支持GRE tunnel | ||||
組播 | 支持IGMP Snooping v1/v2/v3，MLD Snooping v1/v2 | |||
支持PIM Snooping | ||||
支持MLD Proxy | ||||
支持組播VLAN | ||||
支持IGMP v1/v2/v3，MLD v1/v2 | ||||
支持PIM-DM，PIM-SM，PIM-SSM | ||||
鏡像 | 支持流鏡像 | |||
支持N:M端口鏡像 | ||||
支持本地和遠程端口鏡像（RSPAN） | ||||
支持802.3ah | ||||
支持ACLQoS |
支持L2（Layer 2）~L4（Layer | |||
支持時間段（Time Range）ACL | ||||
支持入方向和出方向的雙向ACL策略 | ||||
支持基于VLAN下發ACL | ||||
支持對端口接收報文的速率和發送報文的速率進行限制，最小粒度為8Kbps | ||||
支持報文重定向 | ||||
支持報文的802.1p和DSCP優先級重新標記 | ||||
支持CAR（Committed Access Rate）功能 | ||||
每個端口支持8個輸出隊列，CPU口支持48個隊列 | ||||
支持靈活的隊列調度算法，可以同時基于端口和隊列進行設置，支持SP、WDRR五種模式 | ||||
支持WRED | ||||
安全特性 | 支持用戶分級管理和口令保護 | |||
支持802.1X認證/集中式MAC地址認證 | ||||
支持RADIUS認證 | ||||
支持SSH 2.0 | ||||
支持端口隔離 | ||||
支持端口安全 | ||||
支持PORTAL認證 | ||||
支持EAD | ||||
可支持DHCP Snooping，防止欺騙的DHCP服務器 | ||||
支持動態ARP檢測，防止中間人攻擊和ARP拒絕服務 | ||||
支持BPDU guard， Root guard | ||||
支持uRPF(單播反向路徑檢測)，杜絕IP源地址欺騙，防范病毒和攻擊 | ||||
支持IP/Port/MAC的綁定功能 | ||||
支持OSPF、RIPv2報文的明文及MD5密文認證 | ||||
支持PKI（Public Key Infrastructure，公鑰基礎設施） | ||||
管理與維護 | 支持XModem/FTP/TFTP加載升級 | |||
支持命令行接口（CLI），Telnet，Console口進行配置 | ||||
支持SNMPv1/v2/v3，WEB網管 | ||||
支持RMON （Remote Monitoring）告警、事件、歷史記錄 | ||||
支持iMC智能管理中心 | ||||
支持系統日志，分級告警，調試信息輸出 | ||||
支持NTP | ||||
支持電源的告警功能，風扇、溫度告警 | ||||
支持Ping、Tracert | ||||
支持VCT（Virtual Cable Test）電纜檢測功能 | ||||
支持LLDP | ||||
支持Loopback-detection 端口環回檢測 | ||||
綠色節能 | 支持EEE(802.3az) | |||
端口定時down功能（Schedule job） | ||||
輸入電壓 | AC：額定電壓范圍：100V～240V AC，50/60Hz DC：輸入額定電壓范圍 -36V～-72V DC | |||
功耗（靜態） | 單AC：27W 單DC：24W 雙AC：31W 雙DC：29W | 單AC：27W 單DC：24W 雙AC：31W 雙DC：29W | 單AC：30W 單DC：30W 雙AC：37W 雙DC：36W | 單AC：30W 單DC：30W 雙AC：37W 雙DC：36W |
功耗（滿負荷時） | 單AC：88W 單DC：89W 雙AC：93W 雙DC：96W | 單AC：88W 單DC：89W 雙AC：93W 雙DC：96W | 單AC：130W 單DC：132W 雙AC：134W 雙DC：140W | 單AC：130W 單DC：132W 雙AC：134W 雙DC：140W |
工作環境溫度 | 0℃～45℃ | |||
工作環境相對濕度（非凝露） | 5%～95% | |||
H3C S5560-EI-G系列以太網交換機選配：
設備名稱 | 描述 |
S5560-30C-EI-G以太網交換機 |
采用交流直流雙輸入電源供電，輸入電壓為100V～240V AC、50/60Hz，輸入電壓為100V～240V 主機支持雙可插拔電源和雙可插拔風扇，電源和風扇需要另外配置 |
S5560-30F-EI-G以太網交換機 | |
S5560-54C-EI-G以太網交換機 | |
S5560-54F-EI-G以太網交換機 |
H3C S5560-EI-G系列以太網交換機萬兆擴展模塊、線纜及電源模塊選購：
項目描述 | 數量范圍 |
4端口萬兆SFP+接口板卡 | 0-1 |
端口側出風風扇 | 0-2 |
電源側出風風扇 | 0-2 |
150W 可插拔交流電源模塊 | 0-2 |
150W 可插拔直流電源模塊 | 0-2 |
